請以Console 連入設備(9600 8 n 1 n)，
輸入帳號密碼登入；
以下以GS2200來作實例展示相關指令．

輸入  erase running-config　，再輸入　y　來清除執行中的設定檔．

GS2200# erase running-config
Do you really want to erase configuration? [y/N]y

若要檢查設定檔是否已回覆原廠預設值，請輸入　show running-config　來查看目前的設定．

GS2200# show running-config
  Building configuration…

Current configuration:

vlan 1
name 1
normal “”
fixed 1-28
forbidden “”
untagged 1-28
ip address default-management 192.168.1.1 255.255.255.0
exit

將清空的狀態存檔，請輸入　write memory　．

GS2200# write memory
…………………………..

重新開機請輸入　reload config 1　，按　y　執行．

GS2200# reload config 1
Do you really want to reboot system with configuration file 1? [y/N]Y

1.登入MDC (預設帳號/密碼:admin/admin)

2.於”首頁”中點選”新增”後於彈出視窗中選擇”網路”,後輸入連接 網路LFD顯示的IP address”後並設定所有LFD顯示器的ID範圍後點選”確定”

3.完成新增LFD顯示器

在設定頁面, Log & Report裡的Email Daily Report；勾選Enable Email Daily Report後：

Mail Server 設為： smtp.gmail.com；

Mail Server Port設定： 587

勾選 TLS Security， 不勾選 Authenticate Server．

SMTP Authentication裡， User Name為您完整的Gmail帳號名稱； 輸入正確的Password, 按Apply； 相關的排程項目依需要設定．

主要的設定項目可參考下圖：

可以點按　Send Report Now來作測試；第一次設定此類GMail 服務，可能會收到如下圖的Google 帳戶：登入嘗試遭拒郵件，如下圖：

開啟郵件，點按信件中https://www.google.com/settings/security/lesssecureapps連結．

進入Gmail的安全性設定畫面，啟用　安全性較低的應用程式存取權限；參考下圖．

回到USG的Email Dialy Report頁面，再次點按Send Report Now，應可以順利收到Report了，如底下圖面所示．



若要使用outlook.com 來寄送日報表，　設定值可以參考下圖：



1. 在Windows檔案總管內於外接 USB碟中建立一個名為 ” MagicInfoSlide” 的資料 夾(請注意大小寫須完全相同)

2. 將要播出的內容檔案複製到   ” MagicInfoSlide” 這個資料夾中

3. 完成資料夾建立及檔案複製後將外接USB碟插到LFD顯示器的USB埠後,LFD偵測到外接碟及” MagicInfoSlide”資料夾後即會自動撥放資料夾中的內容

1. 以瀏覽器開啟管理畫面，在DASHBOARD頁面即可見到目前的韌體版本(Firmware Version)，點選版本號碼的連結即可開啟更新畫面．

2. 在上傳檔案的位置按 瀏覽(Browse…)

3. 找到自合勤官網下載的韌體檔；到合勤官網www.zyxel.com.tw 或FTP站台ftp.zyxel.com 下載，下載後解壓出其中的.bin 檔，點選後按 開啟舊檔．

4. 回到更新韌體頁面後按 上傳(Upload)．

5. 韌體正在上傳中…

6. 上傳完成，更新中…約需5分鐘時間，AP會自動重新開啟．

7. 再次連入管理畫面，在DASHBOARD頁面確認韌體已更新．

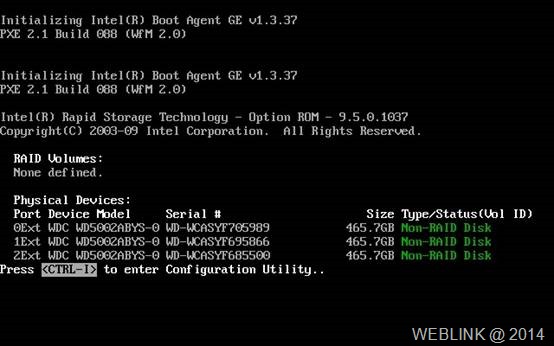

開機時 在Raid Post階段請按Ctrl + I進入設定介面

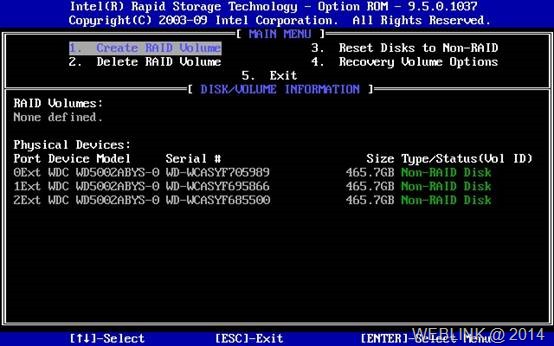

建立Raid 請選擇第一項 Create RAID Volume

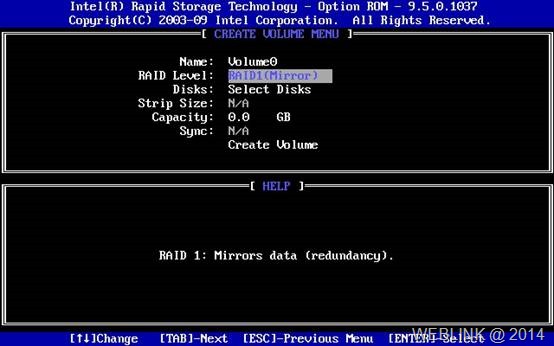

選擇Raid Level

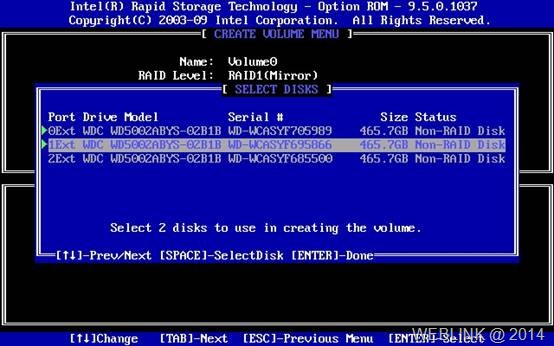

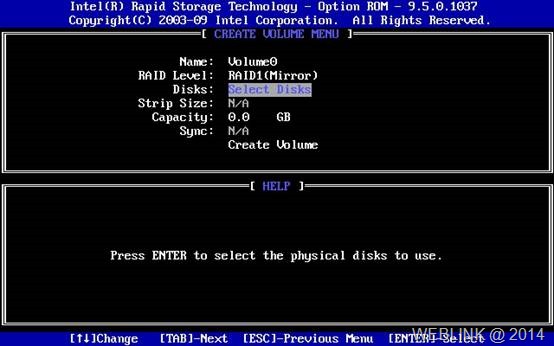

選擇要組成Raid的硬碟

用空白鍵選擇硬碟 選完後按Enter

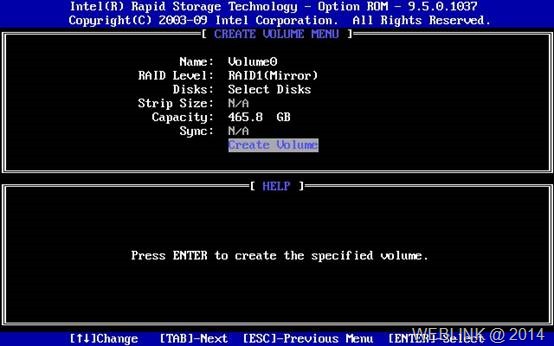

最後按Create Volume完成建立

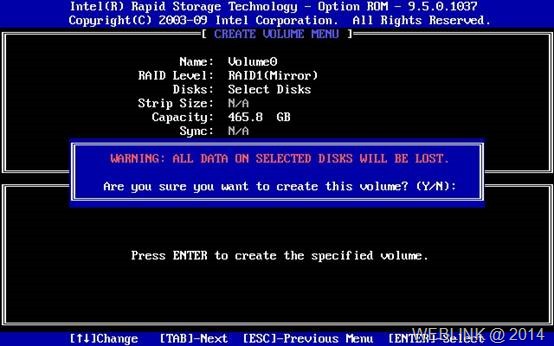

此時系統會出現警告 硬碟上的資料會全數消失 請按Y繼續

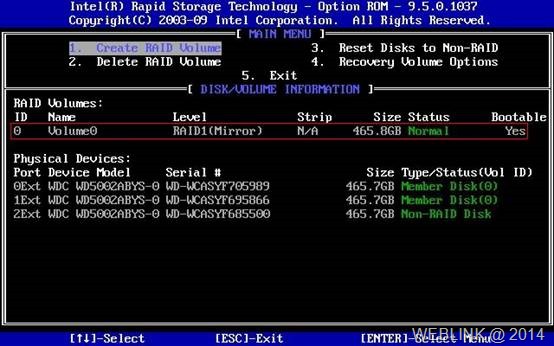

回到主選單畫面可以看到Raid已建置完成

建立熱備援硬碟

OnBoard的Intel Raid無法直接由Bios控制皆面設定

請在安裝完作業系統後,一併安裝Intel的管理程式,開啟Intel快速儲存技術

管理介面來進行設定

首先點選要當熱備援的硬碟

之後點選左側 標示為備援 字樣

出現警告訊息 請點選 “是” 完成熱備援設定

以下以USG100為例，來介紹VPN Client連線的設定流程.

先進行USG的相關設定，共有４個步驟：

1. 新增要連入USG的使用者帳戶；在 [物件 使用者/群組] 裡按新增，輸入帳號密碼，確定．

2. 建立VPN閘道．

在 [VPN IPSec VPN] 的 閘道 頁面按新增，輸入相關設定值；注意以下附圖標示部份的設定，要對應到您USG的設定值以及VPN Client的設定．

3. 新增VPN連線．

在 [VPN IPSec VPN] 的 VPN連線 頁面按新增，勾選剛剛建立的VPN閘道以及要連入的網段(策略)後按確定．

4. 設定VPN配置．

在 [VPN IPSec VPN] 的 設定配置 頁面按新增，設定剛才新增的VPN連線與核可的使用者.．

接下來要設定VPN Client，您可以在合勤官網下載並安裝此軟體，完成後直接開啟．

5. 在畫面中點選 Configuration / Get from Server.

6. 在認證頁面，輸入連線USG的IP與帳密．

按下確定後，即會連線到USG下載相關的設定值．

若設定正確，按ＯＫ完成．

7. 回到VPN Clinet主畫面可以見到剛才設定的通道，點選通道進行開啟即可連線．
